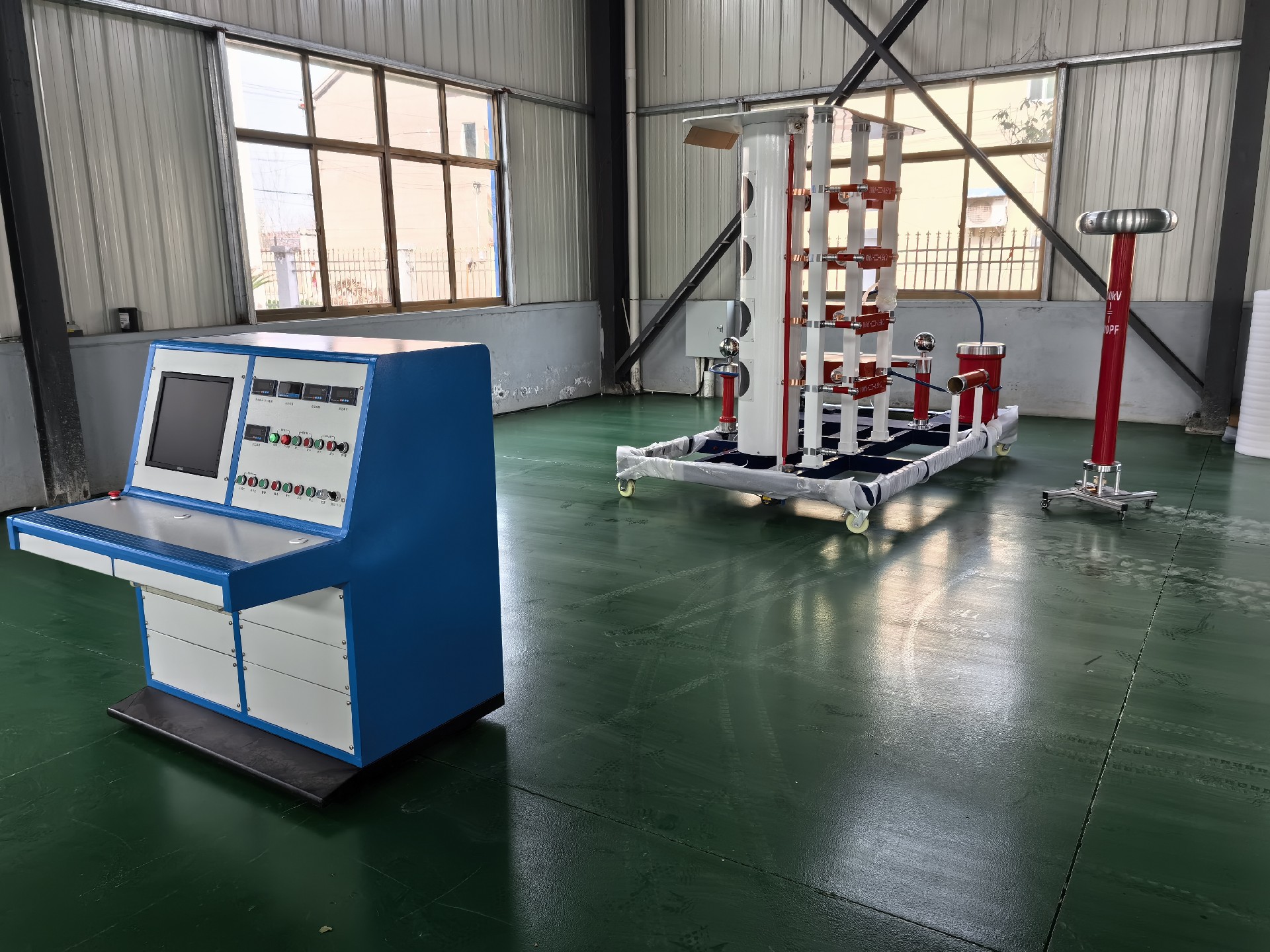

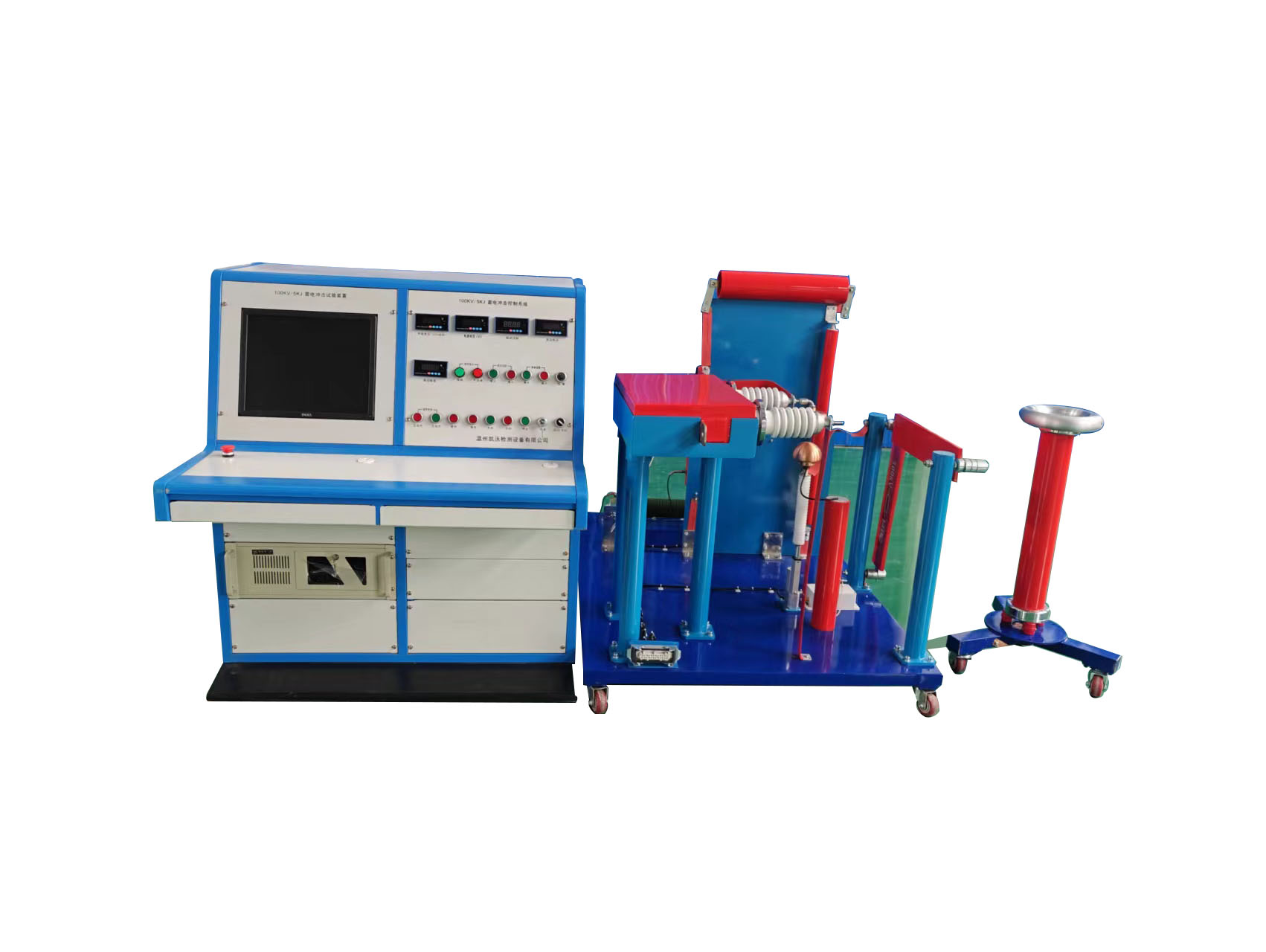

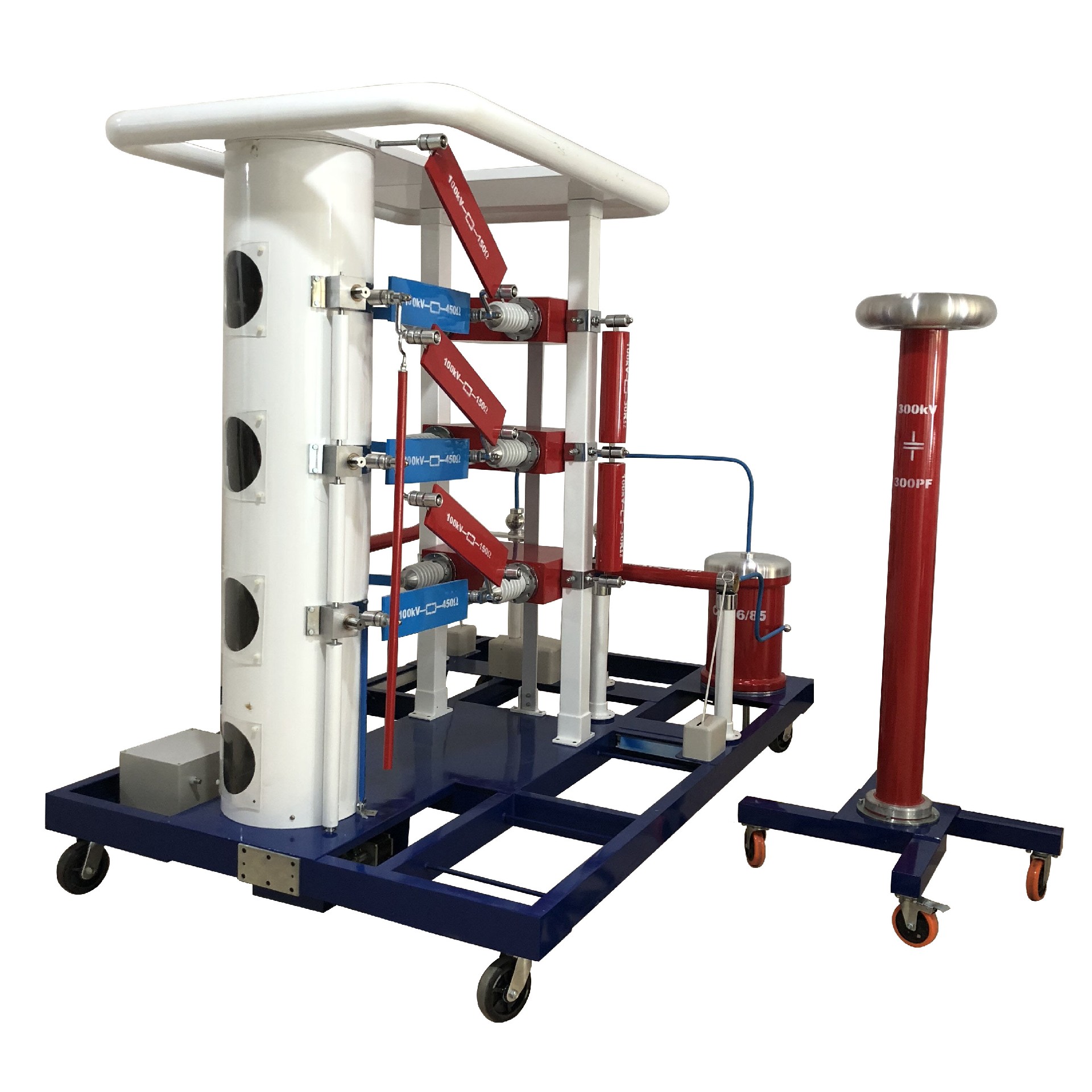

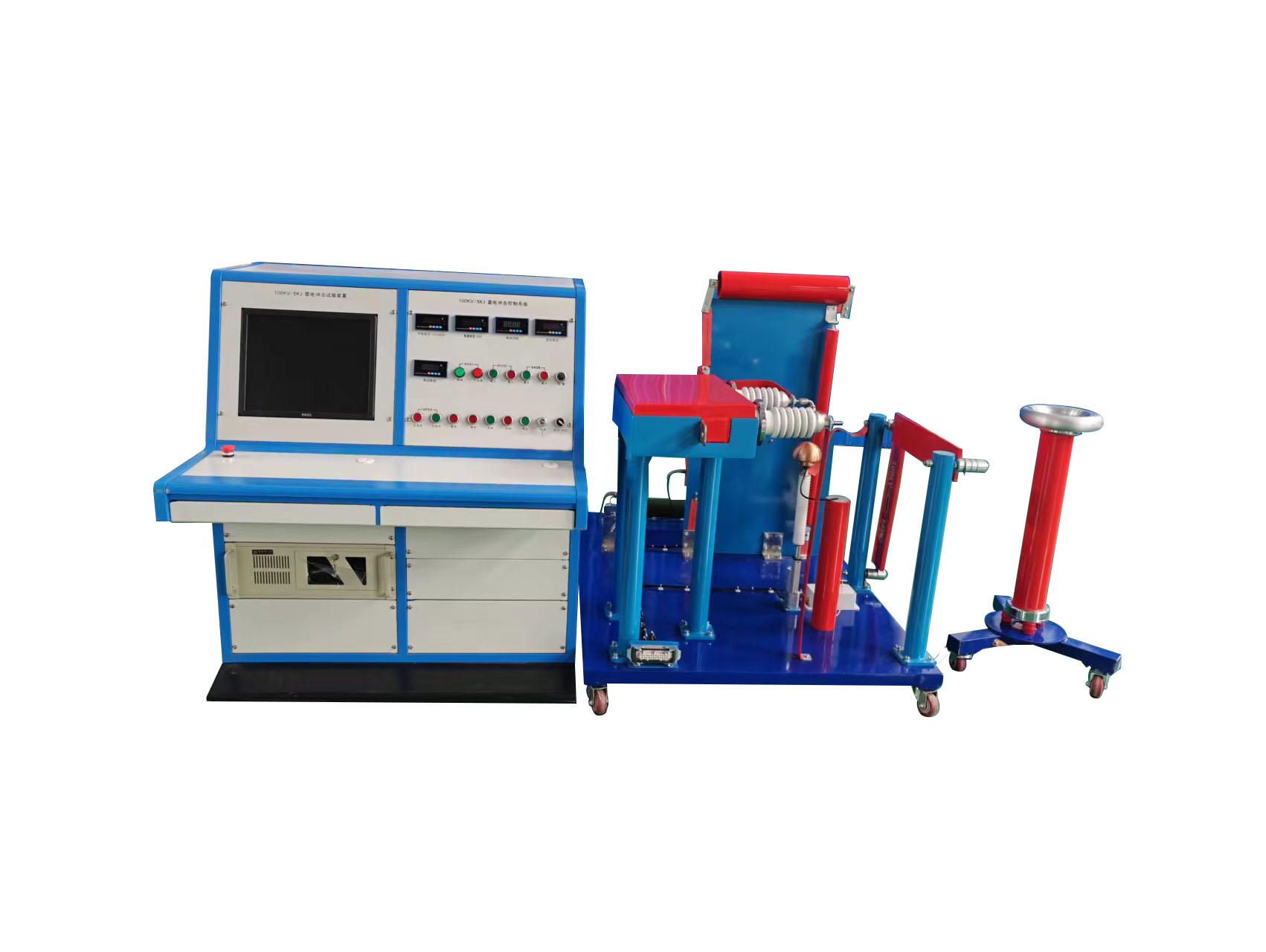

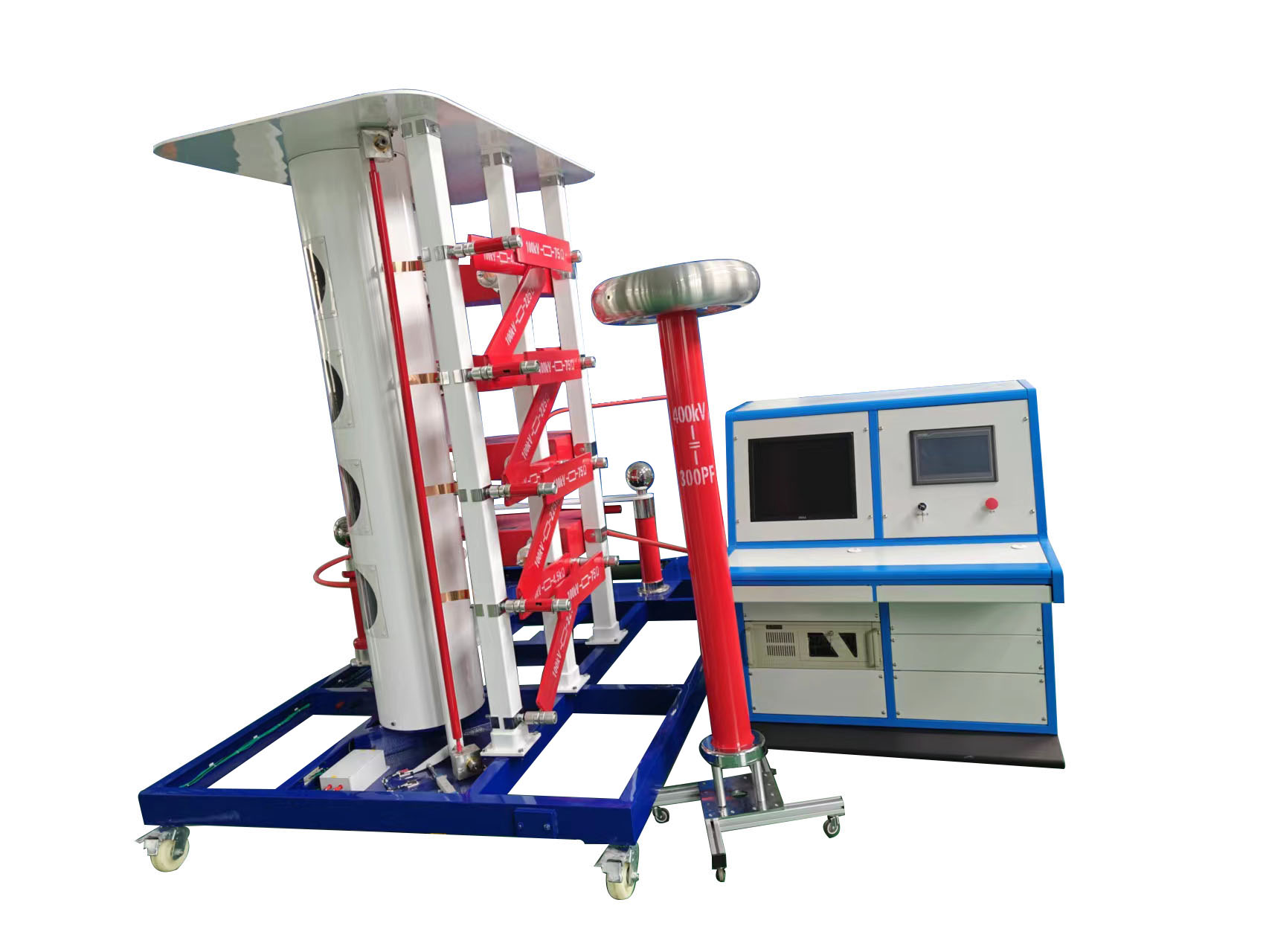

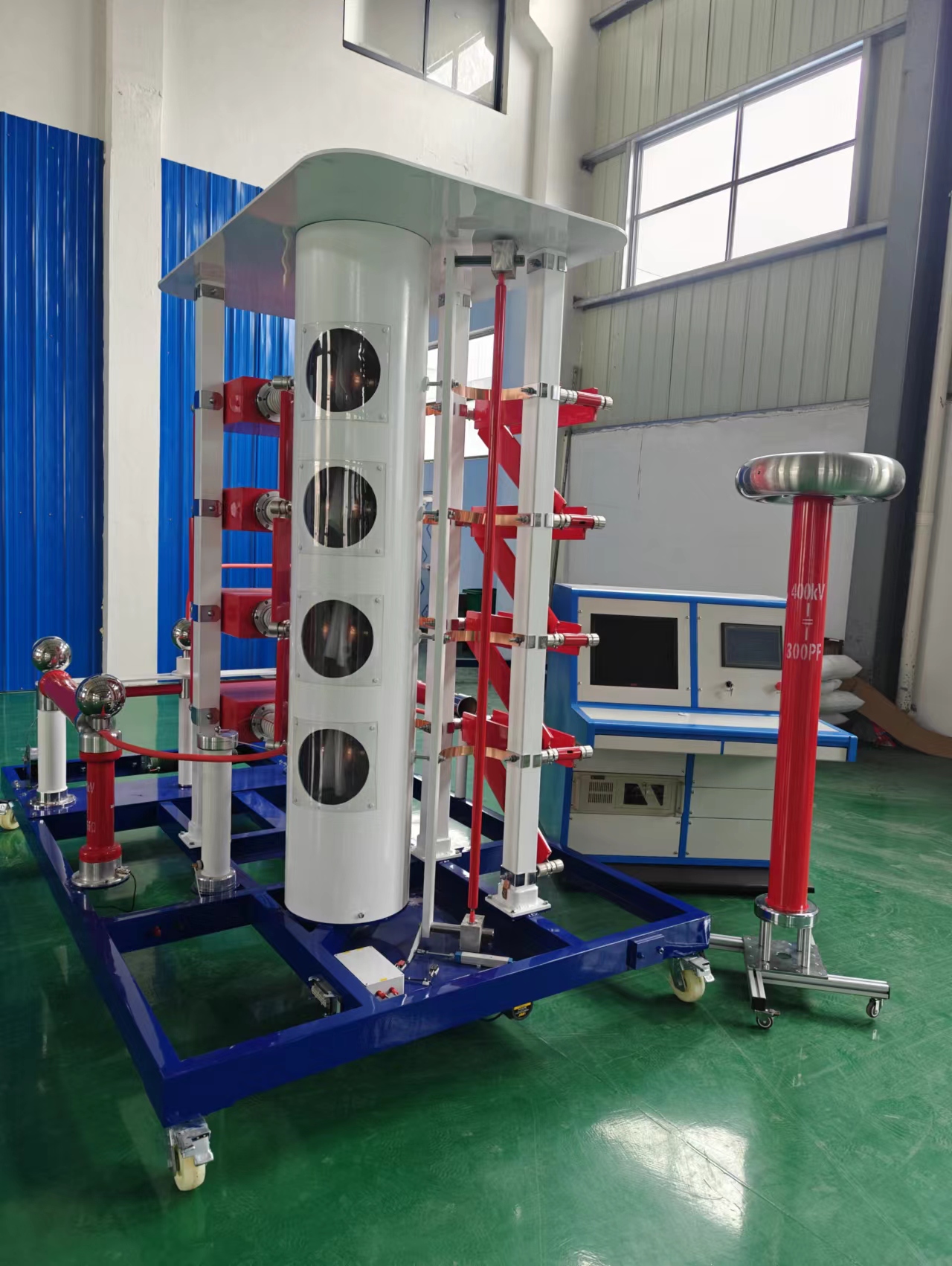

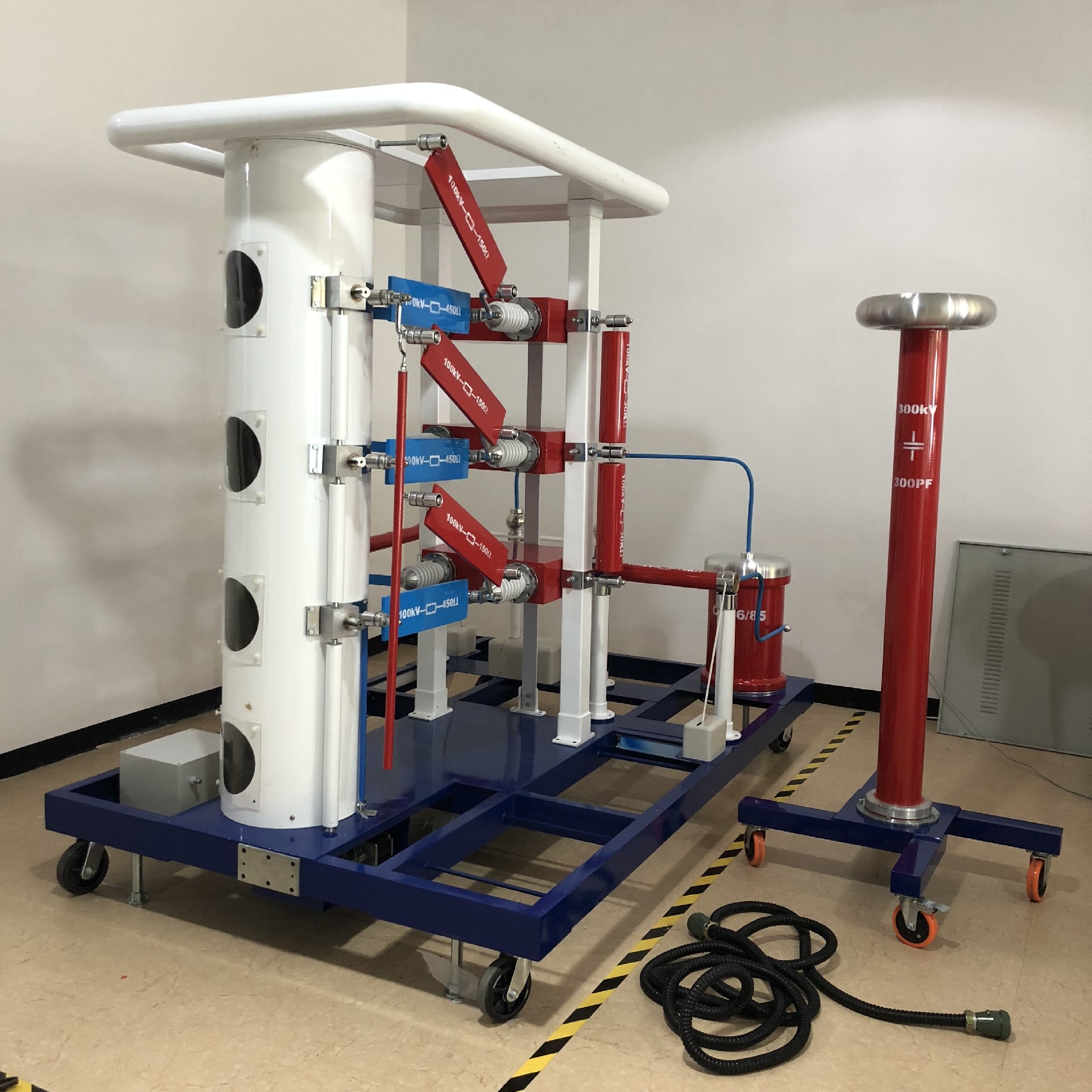

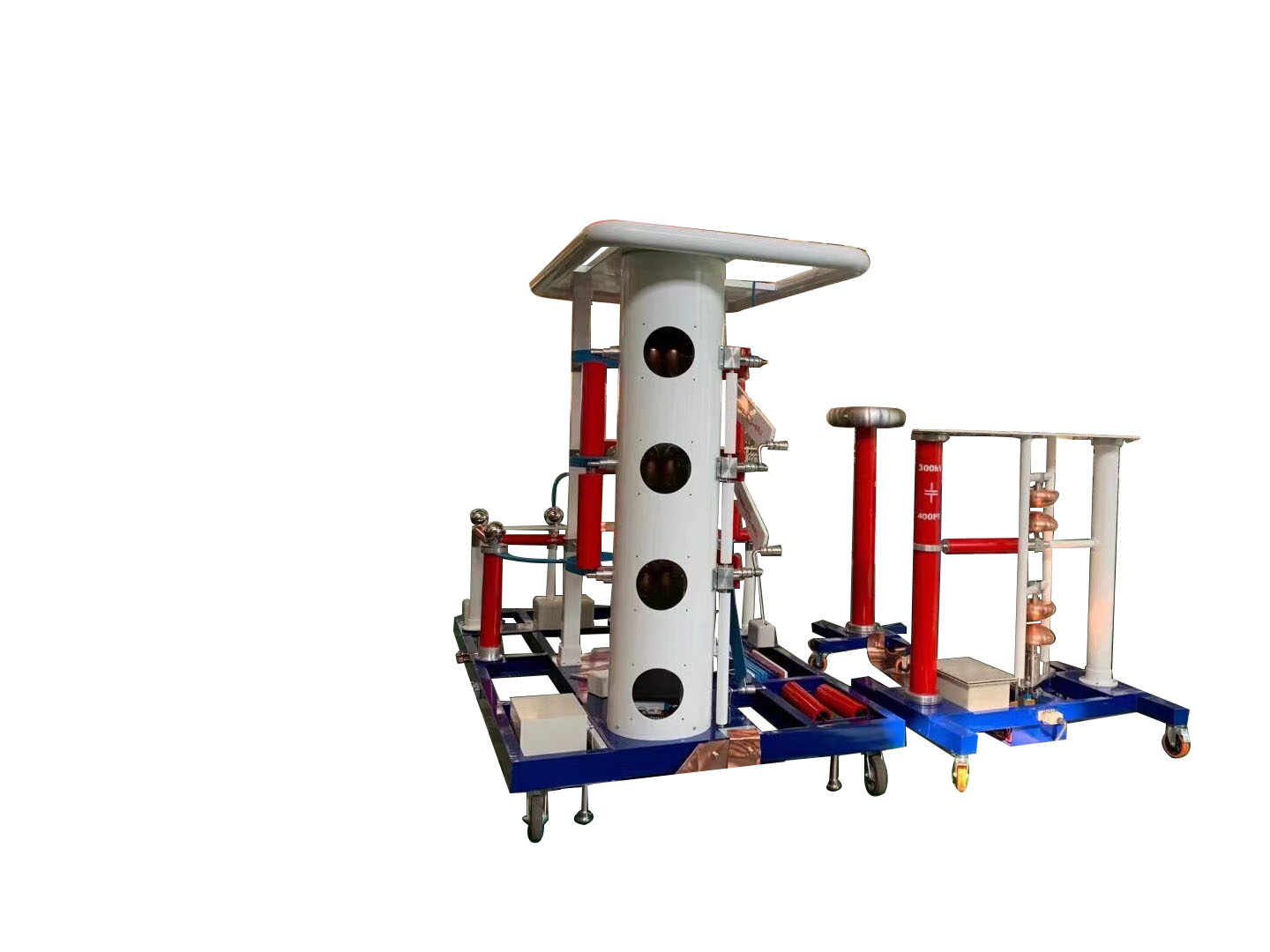

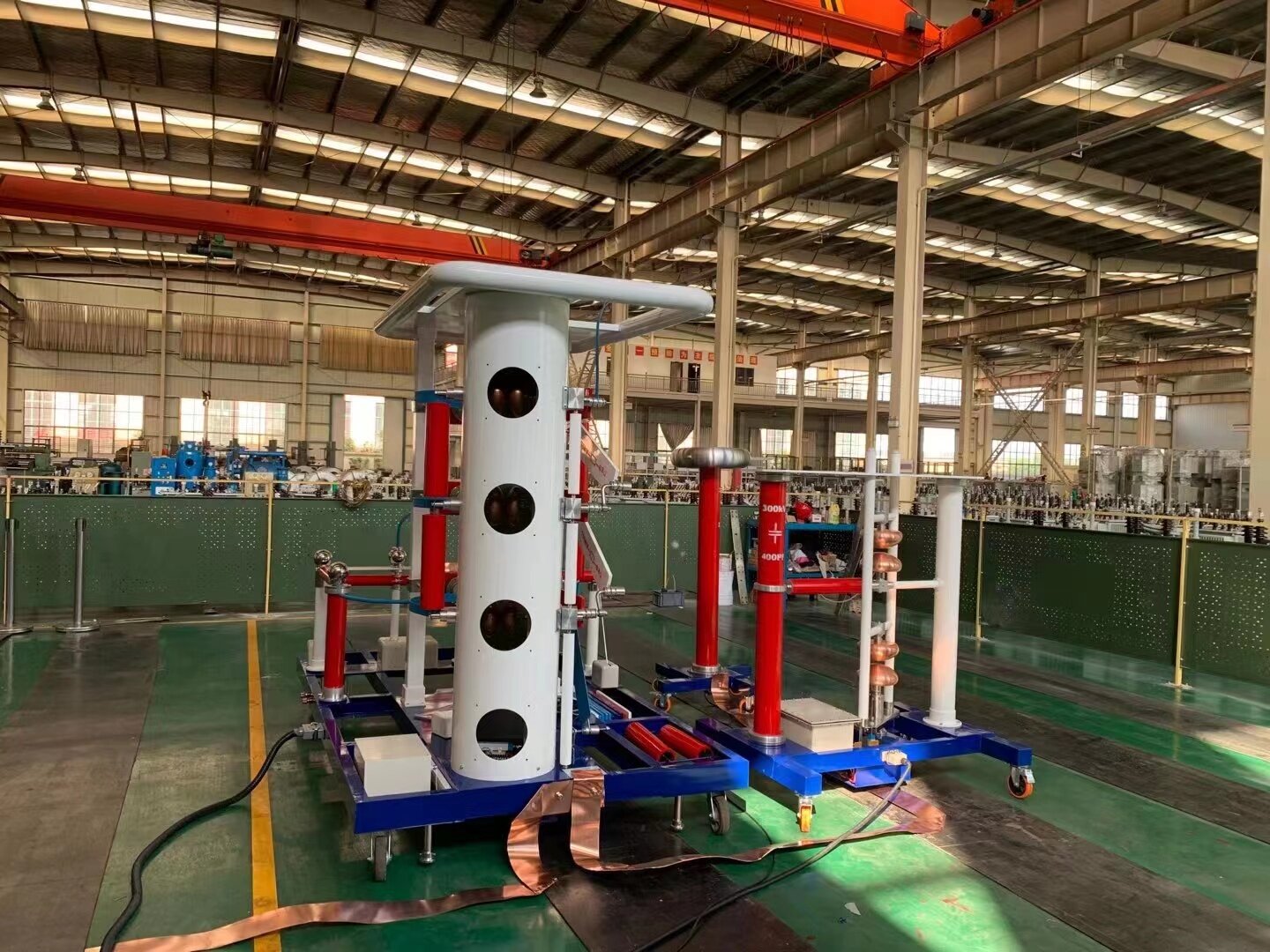

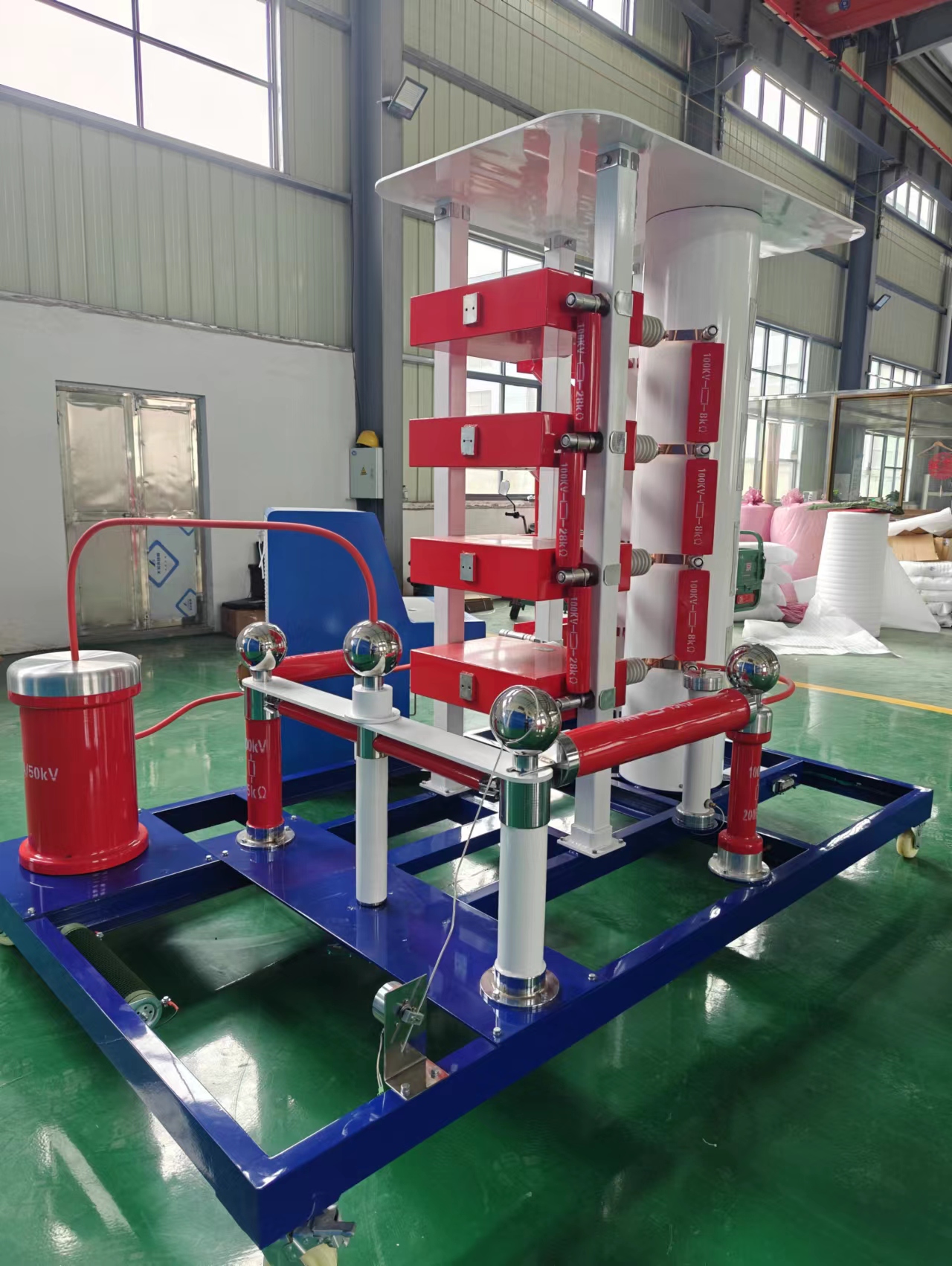

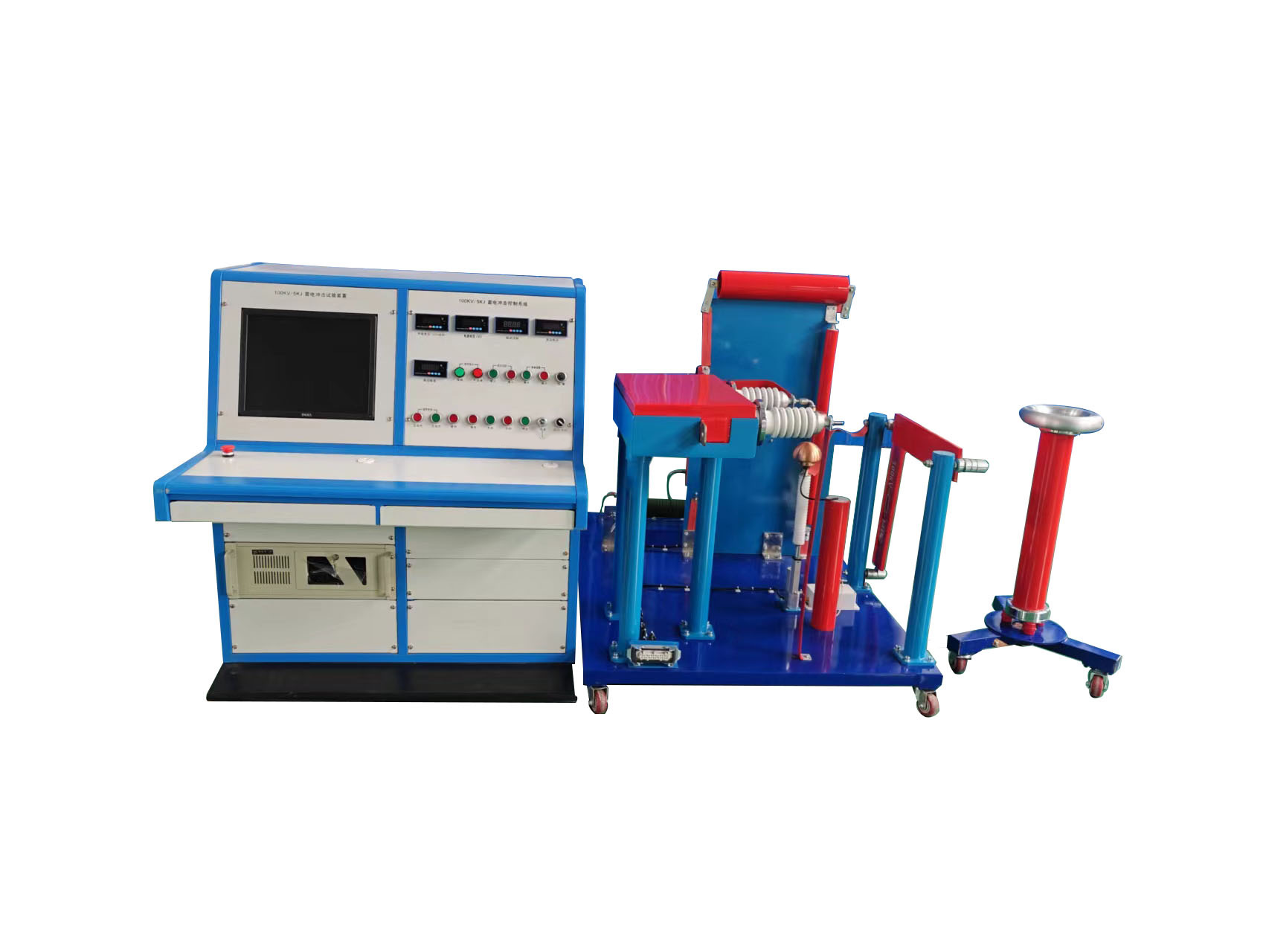

1、 本設備為高壓試驗設備，放電時會發出很響的聲音，故試驗時人員要遠離試驗區域。

2、 定期檢查球距電機的傳動及減小球距和增大球距限位開關是否正常。

3、 兩只高壓硅整波器的方向不能為同方向。

4、 定期檢查第一級的觸發球在觸發時放電針對銅球是否放電。

5、 示波器為貴重儀器，在使用時要注意不能使輸入電壓超過探頭的額定輸入電壓，否則會損壞探頭及示波器。

6、 試驗中檢查試品時或試驗結束后要切斷所有電源，掛上接地棒，以保安全。

7、 在試驗過程中如出現異常情況，立即停電檢查，如不能解決，請與我公司及時聯系解決。

電力變壓器雷電沖擊試驗規程步驟

a)  試驗前對被試品進行可靠接地并充分放電；確保油位符合要求位置，同時將被試品處于額定檔位并充分放氣；

b)  進行被試品接線，記錄環境溫濕度，在進行A相試驗時，接線為：試驗線接高壓A相端子；

c)  高低壓繞組線端及中性點的全波與截波電壓均采用負極性；

d)  試驗標準波形：施加峰值電壓Un±3%，雷電沖擊全波T?=1.2μ s±30%，T?=50μ s±20%。截波截斷時間（2-6）μ s，過零系數不大于30%；

e)  設備最高電壓Un≦35KV變壓器繞組的額定雷電沖擊耐受電壓見表；

f)  試驗順序：

   1）一次50%-70%全電壓的全波參考沖擊；

   2）一次100%全電壓的全波沖擊；

   3）一次50%-70%全電壓的截波參考沖擊；

   4）兩次100%全電壓截波沖擊；

   5）兩次100%全電壓的全波沖擊。

g)  施加試驗電壓以A相為例。試驗結束，斷開試驗電源，對被試品進行充分放電，并掛接地棒，拆除接線；

h)  高壓側B、C相的試驗步驟同理按第2-5條執行。每次加壓前，檢查接地棒是否已取下。

表1  額定雷電沖擊耐受電壓              單位：KV

I)   每次做完試驗后，要將控制臺的急停按鈕按下同時用接地棒將每個電容頭進行放電并將接地棒掛在其中的一個電容頭上，以確保人生及財產的安全。

開關柜雷電沖擊試驗規程步驟

a)  試驗前對被試品進行可靠接地并充分放電，檢查接地完好性；

b)  進行被試品接線，記錄環境溫濕度，分為斷口沖擊和相間沖擊；

c)  試驗分別進行正極性和負極性沖擊測試；

d)  試驗標準波形：施加峰值電壓±3%，雷電沖擊全波T?=1.2μ s±30%，T?=50μ s±20%。；

e)  設備最高電壓Um≦35KV的開關額定雷電沖擊耐受電壓見標準；

f)  試驗內容：

  1.斷口雷沖85kV:

(1)開關分閘，進線側A、B、C短接接高壓，出線側A、B、C短接接地，殼體不接地。

(2)開關分閘，出線側A、B、C短接接高壓，進線側A、B、C短接接地，殼體不接地。

2.相間雷沖75kV:

(1)開關合間，A、C相短接接高壓，B相接地，殼體接地。注意A、C相高壓線與B相保持足夠距離，B相套絕緣套筒。

(2)開關合閘，B相接高壓，A、C相短接接地，殼體接地。注意A、C相短接線與B相保持足夠距離，B相套絕緣套筒。

g)  施加試驗電壓以斷口雷沖為例。試驗結束，斷開試驗電源，對被試品進行充分放電，并掛接地棒，拆除接線；

h)  每次加壓前，檢查接地棒是否已取下。

I)   每次做完試驗后，要將控制臺的急停按鈕按下同時用接地棒將每個電容頭進行放電并將接地棒掛在其中的一個電容頭上，以確保人生及財產的安全。

1、 測量確定貴單位的接地電阻是否≤0.5Ω的電阻且接地必須形成網狀，具備做沖擊試驗的條件。

2、 從貴單位的配電箱中25A的2P的小空開（該空開不帶漏電保護功能）下端引220V的電源接到我們的沖擊控制臺輸入220V的絕緣端子上。

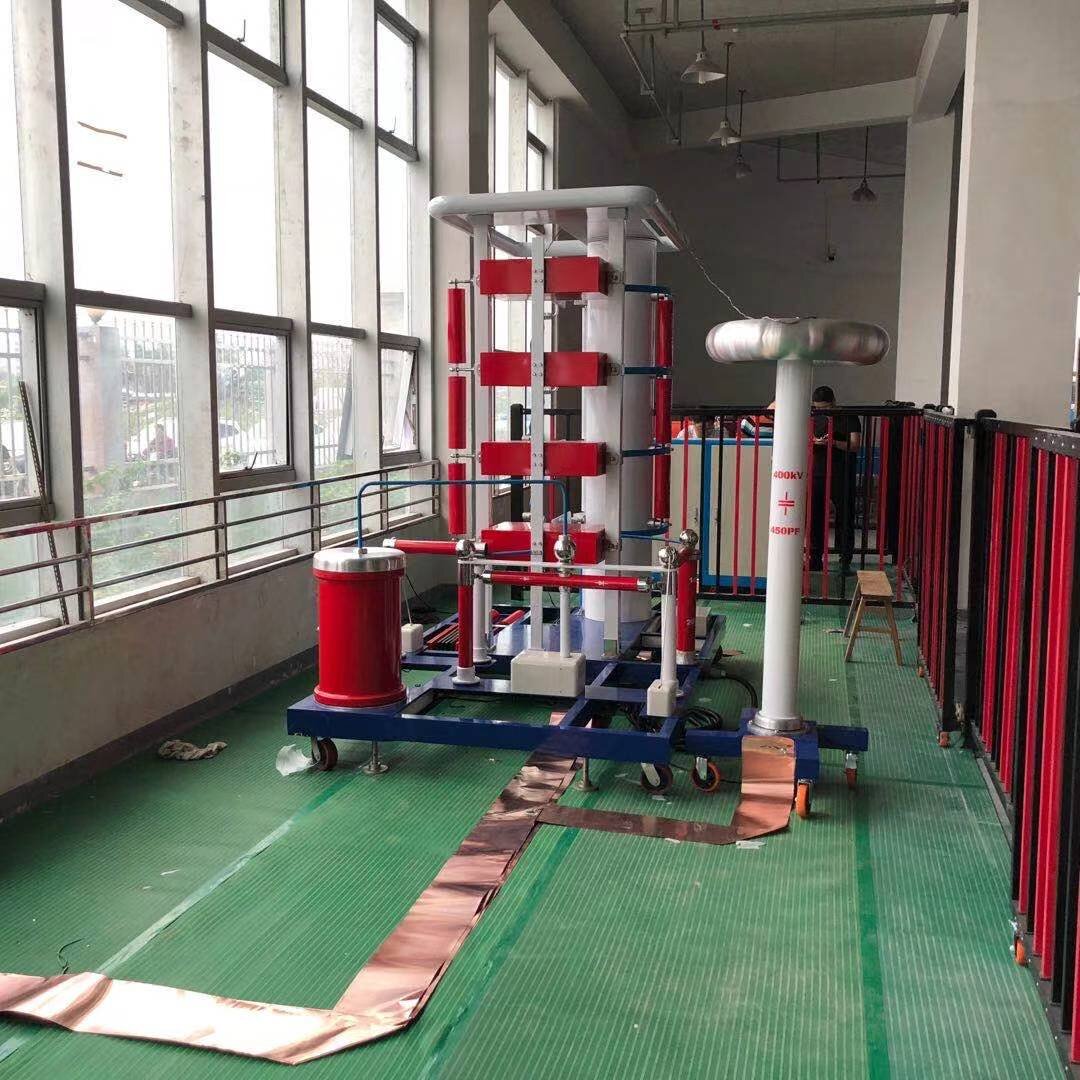

3、 將雷電沖擊設備的所有接地及外被試品的接地接好，由其接地要用0.2*200mm、0.2*300mm或者0.3*200mm、0.3*300mm厚的銅皮四種規格中的任意一種,且只有一點接地（分壓器最靠近接地點），將所有需要接地的都接好。

4、 選擇要輸出的波形是正極性還是負極性，如是負極性輸出，則D₁為正極性輸出，D₂為負極性輸出，如果要波形正極性輸出，則D₁和D₂的方向同時反之。

5、 取下掛在主電容上的接地棒，清理周圍環境，無關人員遠離試驗區域，高壓試驗開始。

6、 將沖擊控制柜的空開合上（貴單位的電源配電箱里有一個25A的空開，沖擊控制臺里也有一個10A的空開），使控制柜帶電。

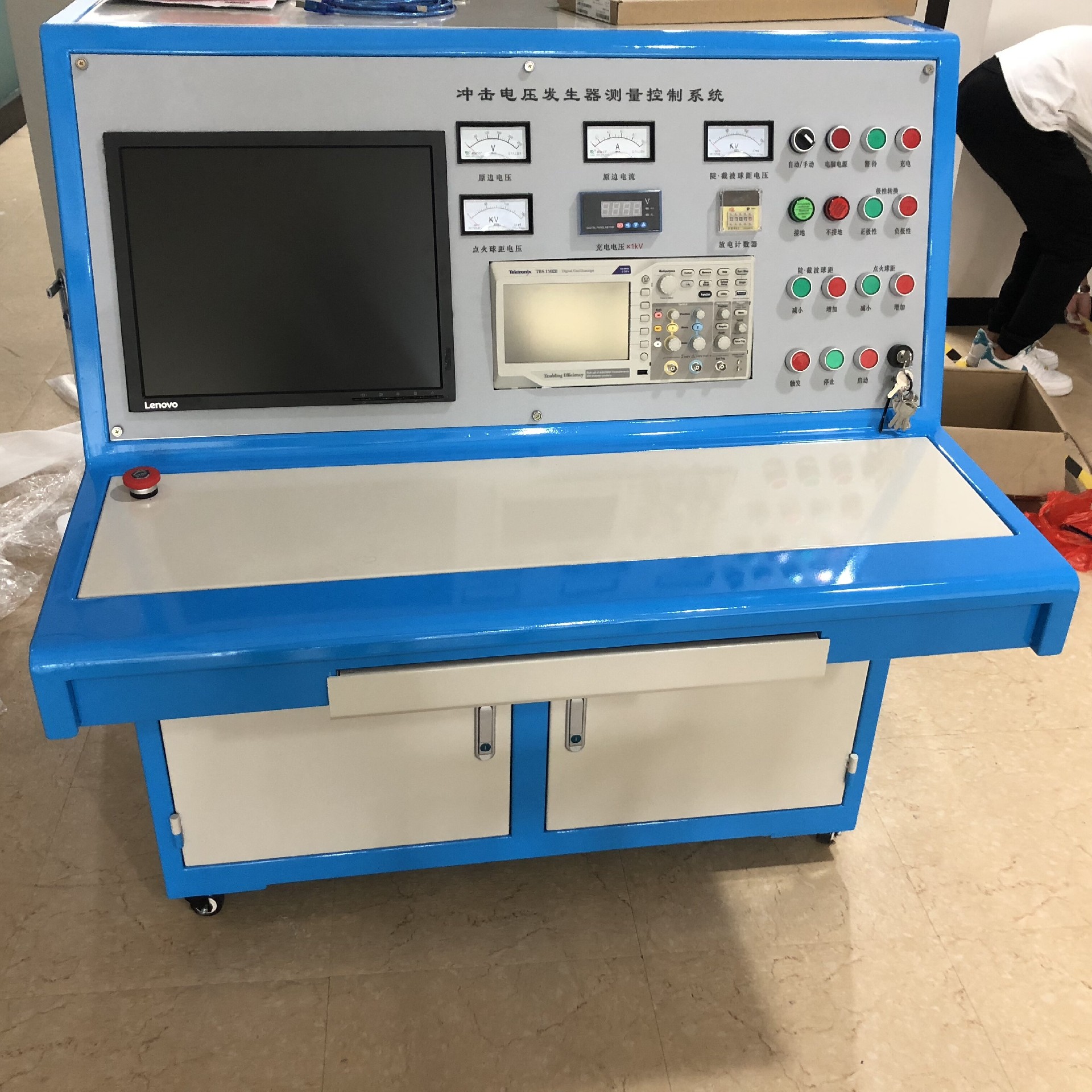

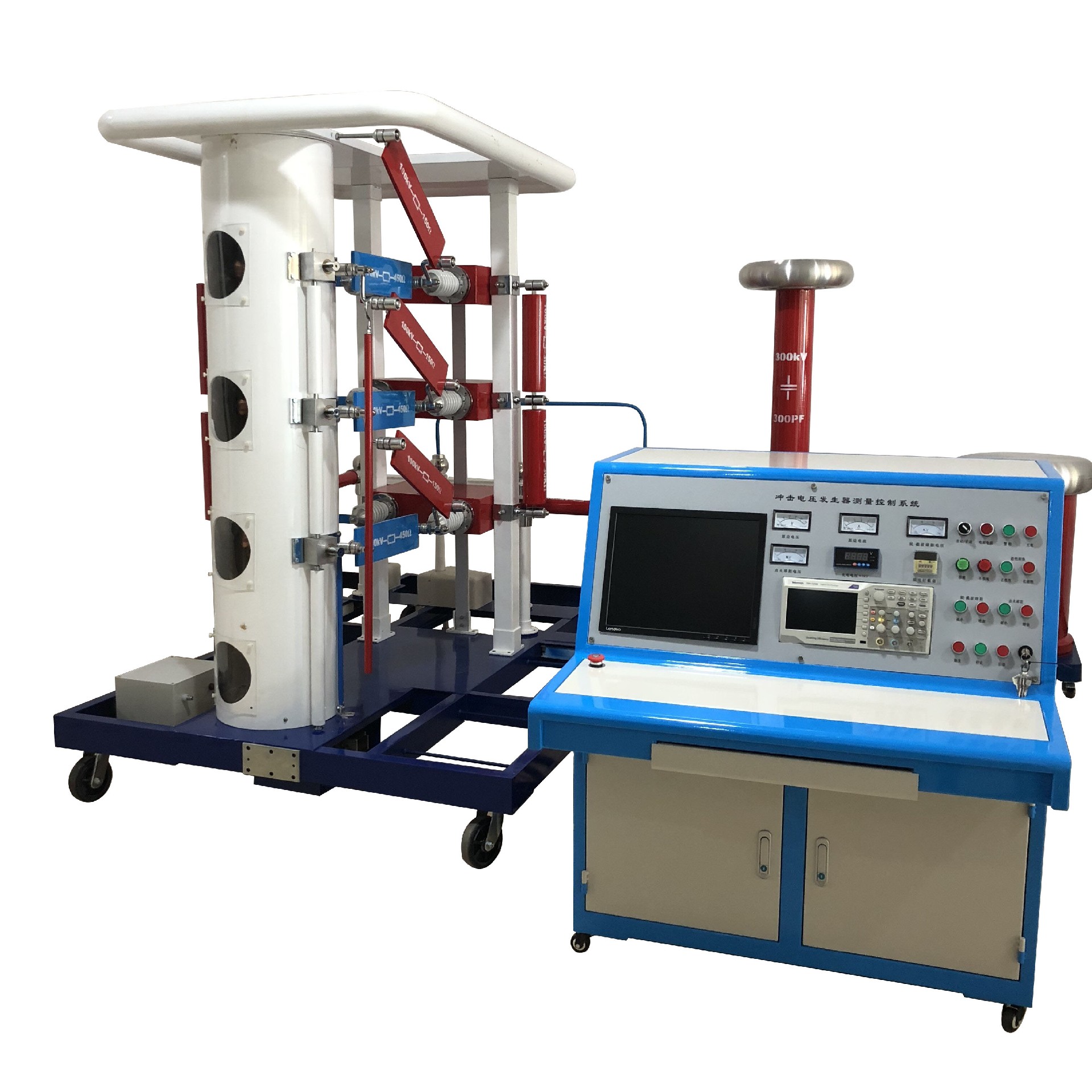

7、 將沖擊控制柜面板上的電源按順時針打開，此時數顯表及計時器顯示，同時接地指示燈及停止按鈕的指示燈，正極性（或負極性）按鈕指示燈亮。點火球距電壓表有球距顯示，如果貴單位帶截波裝置，此時陡（截）波球距電壓表有球距顯示。

8、 打開控制柜的前面工控機的門，把電腦主機電源按下去，此時電腦顯示器顯示電腦開機。

9、 按一下沖擊控制柜面板上示波器的電源按鈕，此時示波器通電。

10、 在經過1~2分鐘的等待之后，示波器正常顯示后，此時電腦顯示器右下角會跳出個小對話框，顯示示波器與電腦的連接正常。

11、 在顯示器的初始界面上找到“GTAS”的圖標或“Impact analysis system ” 的圖標，雙擊打開此測量程序，也可以在“開始”菜單里找到“GTAS” 或“Impact analysis system ”打開此測量程序。

12、 當測量程序打開后，具體軟件操件說明詳見“沖擊測量軟件使用手冊”

13、 在“極性”這一欄里，我們根據控制臺面板上極性指示燈來選擇，如果為正極性的燈亮，在“極性”選擇里選正，反之則反之。

14、 在”預計峰值電壓”這一欄里，我們選填數據為試品所需電壓的1.1~1.3倍。

15、 “預計沖擊電流”這一欄里，是測電流波形的，當給電力變壓器或者其它電流波形時，則在輸入欄里輸入對應值。

16、 當以上設置好之后，用鼠標左鍵單擊“設置示波器”后，出，此時注意觀察示波器的界面，發現示波器界面在動作，表示軟件正在設置示波器，當示波器界面不動作時，鼠標左鍵點擊開始試驗，此時軟件界面出現“正在等待觸發”時，表示測量程序已經設置好，我們現在可以充電做實驗了。

17、 根據輸出電壓的大小（試品沖擊所需電壓）來確定每級電容器的充電電壓，按增大球距或減小球距按鈕，使球距電壓表指示的球距電壓為每級電容器所要放電的電壓。

18、 按下啟動按鈕，此時停止指示燈滅，啟動指示燈亮，接地電磁鐵打開，進入運行狀態。

19、 按下升壓按鈕，此時原邊電流表，原邊電壓表等有讀數，充電電壓表顯示充電電壓。

20、 當充電電壓表顯示的電壓值接近預升電壓時，點動按升壓按鈕，直到充電電壓等于預升電壓時，按下觸發按鈕，此時所有球隙擊穿，輸出一次沖擊電壓（會發出很響的放電聲）。

21、 示波器采集一次沖擊波形，此時在電腦顯示器上測量程序里會自動采集到波頭時間、波尾時間和電壓峰值，如峰值電壓偏低，可增大球距，提高充電電壓；

22、 如波頭時間偏大，可減小波頭電阻（波尾時間偏小，可增大波尾電阻）；調波頭波尾電阻要關閉鑰匙開關，將接地棒掛在最上一級的電容器高壓端（非輸出端）。

23、 調完球距和波頭、波尾電阻后重復操作20~22的步驟，直到輸出波形達到要求，此時可將記錄的波形存檔或出報告用。

24、 如試驗過程中波形發生明顯畸變或試品有異常響聲則試品可能擊穿。

25、 試驗結束后，應切斷所有電源，掛上接地棒以確保安全。

26、 做完試驗或者調換波頭波尾電阻時，一定要按下面板上的停止按鈕，關閉控制臺電源,用紅色接地棒將每個電容金屬頭碰一下進行放點，再將接地棒掛在其中一個電容金屬頭上，以確保安全。在試驗過程中出現緊急情況，可按下控制臺平面上的急停按鈕。

27、 該測量程序自動儲存波形，如需要波形，可以從以下兩方面著手：

①　打開電腦顯示器桌面上的計算機的D盤，在里面找到 “波形”這個文檔，雙擊打開，就看到很多波形，你可以用U盤將你所需要的波形拷到U盤，帶到有打印機的電腦上打印出來。

②　貴單位自己買臺打印機，把沖擊控制臺里自帶的這臺電腦裝上剛買來的打印機的驅動，就可以在本電腦上打印波形了。
